Оседиагональный шнековый насос УОДН 300-200-150
УОДН 300-200-150 обладает высокими антикавитационными свойствами и способна перекачивать вязкие и загрязненные среды, в комплекте с вихревым насосом может применяться там, где необходимо перекачивать нефтепродукты из открытых водоемов или земляных амбаров из магистрального трубопровода.
Изготавливается также с двойным торцовым уплотнением.
Карта заказа оседиагонального насоса и насосной установки
| Код | Значение | |||||||
1 | Тип установки | |||||||
УОДН | Установка оседиагонального насоса | |||||||
ОДН | Оседиагональный насос | |||||||
2 | Вид исполнения | |||||||
– | Стандартное исполнение УОДН | |||||||
С | В комплексе с самовсасывающим оборудованием | |||||||
3 | Диаметр рабочего колеса | |||||||
300 | 300 мм. | |||||||
4 | Диаметр условного прохода входного фланца | |||||||
200 | Ду 200 мм. | |||||||
5 | Диаметр условного прохода выходного фланца | |||||||
150 | Ду 150 мм. | |||||||
6 | Расположение выходного патрубка | |||||||
– | Горизонтальное | |||||||
В | Вертикальное | |||||||
7 | Мощность электродвигателя | |||||||
90 | 90 кВт | |||||||
110 | 110 кВт | |||||||
8 | Тип уплотнения | |||||||
М | Манжетное уплотнение | |||||||
Т | Торцовое уплотнение | |||||||
ТД | Двойное торцовое уплотнение | |||||||
Пример обозначения при заказе
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| УОДН | С | 300 | 200 | 150 | В | 90 | Т | |
| ОДН | – | 300 | 200 | 150 | – | – | Т | |
Особенности оседиагональной (шнековой) насосной установки
- отличная устойчивость к абразивному износу;
- работа в условиях высокой кавитации;
- идеален для перекачки очень вязких нефтепродуктов и многофазных сред (шламов, обводненных мазутов и т.д.), а также жидкостей с высоким содержанием взвешенных примесей;
- низкий уровень шума и вибрации.
Комплектация насосной установки УОДН 300-200-150
- манжетное уплотнение, торцовое уплотнение, двойное торцовое уплотнение;
- комплектуется самовсасывающим оборудованием, по требованию заказчика;
- взрывозащищенный электродвигатель;
- маслобензостойкие рукава.
Технические характеристики товара "УОДН 300-200-150"
| Подача, м³/час | 100...450 |
| Напор, м | 90...35 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20...+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 20 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 90/110 |
| Частота вращения вала насоса об/мин | 3000<sub>(-80)</sub> |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент напора Кн = 0,85;
- Коэффициент подачи Кq = 0,80.
Габаритные размеры и вес:
Наименование | Вес нетто, кг | Вес брутто, кг | Габариты без упаковки, мм | Габариты в ящике, мм |
ОДН 290-150-125 | 158 | Х |
514х622х584 | Х |
УОДН 290-150-125 | 940 | 1500 | 1750х845х920 | 1830х925х1000 |

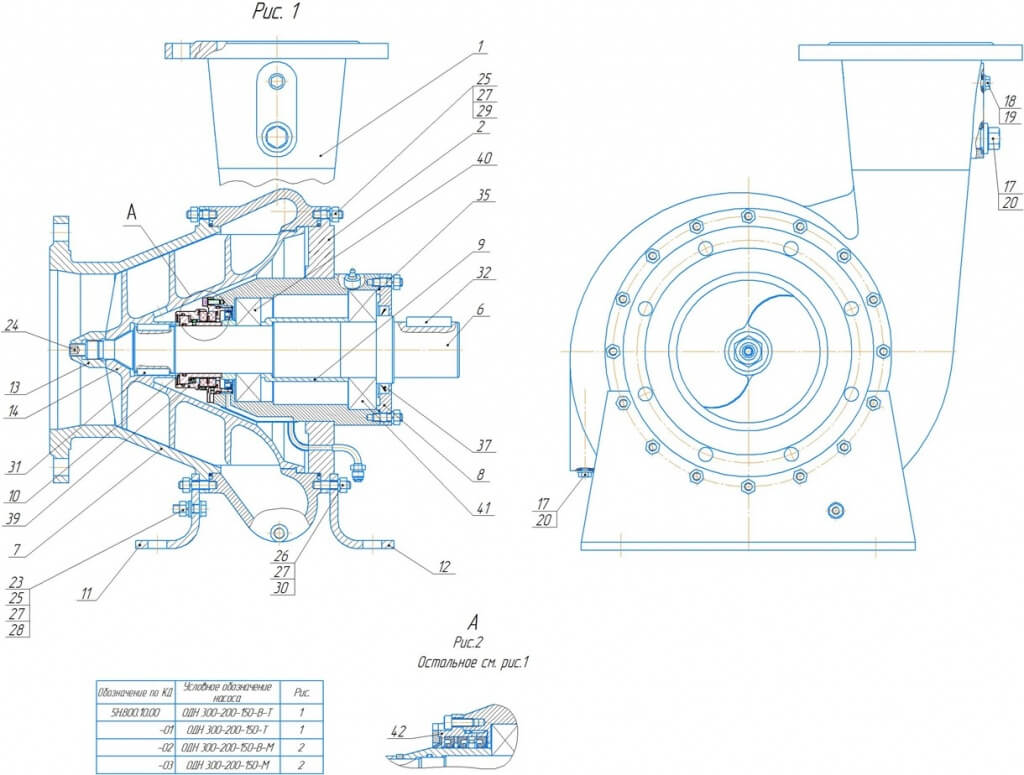

Комплектующие к УОДН 300-200-150 | |||
| Позиция | Обозначение | Наименование | Количество |
| 1 | 5Н.83.11.00 | Улитка в сборе | 1 |
| 2 | 5Н.83.12.00 | Корпус опор | 1 |
| 6 | 5Н.80.10.02-01 | Вал | 1 |
| 7 | 5Н.80.10.03-01 | Корпус | 1 |
| 8 | 5Н.80.10.04 | Крышка | 1 |
| 9 | 5Н.80.10.05 | Втулка | 1 |
| 10 | 5Н.80.10.06 | Кольцо | 1 |
| 11 | 5Н.80.10.07-02 | Кронштейн | 1 |
| 12 | -03 | Кронштеин | 1 |
| 13 | 5Н.80.10.08-01 | Гайка | 1 |
| 14 | 5Н.80.10.09 | Шнек | 1 |
| 17 | 5Н.60.10.06 | Пробка | 1 |
| 18 | 5Н.60.10.07 | Пробка | 2 |
| 19 | 5Н.60.10.17 | Прокладка | 2 |
| 20 | -01 | Прокладка | 1 |
| 23 |
Болт М10-6gx35.58.019 ГОСТ 7805-70 | 1 | |
| 24 |
Винт ВМ16х1,5-6gx20.45Н.40Х.016 ГОСТ 11074-84 | 1 | |
| 25 |
Гайка М10-6Н.5.019 ГОСТ 5915-70 | 1 | |
| 26 |
Гайка М10-6Н.23.14Х17Н2 ГОСТ 5915-70 | 38 | |
| 27 |
Шайба 10.60Г.019 ГОСТ 6402-70 | 39 | |
| 28 |
Шайба А10.01.016 ГОСТ 11371-78 | 3 | |
| 29 |
Шпилька М10-6gx28.23.14.Х17Н2 ГОСТ 22032-76 | 24 | |
| 30 |
Шпилька М10-6gx38.23.14.Х17Н2 ГОСТ 22032-76 | 14 | |
| 31 |
Шпонка 10х8х40 ГОСТ 23360-78 | 2 | |
| 32 |
Шпонка 20х12х56 14Х17Н2 ГОСТ 23360-78 | 1 | |
| 35 |
Кольцо 150-155-30-2 Смесь резиновая СБ-26 ТУ 2512.003.45055793-98 | 1 | |
| 36 |
Кольцо 150-155-30-2 Смесь резиновая СБ-26 ТУ 2512.003.45055793-98 | 2 | |
| 37 |
Манжета 1.1-85х110-4 ГОСТ 8752-79 | 1 | |
| 40 | Подшипник QJ312MA SKF или аналог | 1 | |
| 41 | Подшипник QJ314MA SKF или аналог | 1 | |
| Пересенные данные | для исполнений | ||
|
5Н.80.10.00 5Н.80.10.00-01 | |||
| 39 |
Уплотнение торцевое 60УТ16 00.00 или аналог | 1 | |
|
5Н.80.10.00-02 5Н.80.10.00-03 | |||
| 42 | 5Н.80.15.00 | Блок манжетного уплотнения | 1 |
| Модификация | Стоимость, руб. | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
ОДН 300-200-150-90/110-М (манжетное уплотнение) | 810 000,00 | 158 | 514 | 622 | 594 |
ОДН 300-200-150-90/110-Т (торцевое уплотнение) | 880 000,00 | 158 | 514 | 622 | 594 |
УОДН 300-200-150-90/110-М (манжетное уплотнение) | 1 415 000,00 | 950 | 1740 | 880 | 924 |
УОДН 300-200-150-90/110-Т (торцевое уплотнение) | 1 490 000,00 | 950 | 1740 | 880 | 924 |
УОДН 300-200-150-90/110-ТД (двойное торцевое уплотнение) | 1 650 000,00 | 1050 | 1930 | 850 | 1500 |
УОДНс 300-200-150-90/110-М (манжетное уплотнение), с вихревым насосом | По запросу | 1570 | 2050 | 930 | 1470 |
УОДНс 300-200-150-90/110-Т (торцевое уплотнение), с вихревым насосом | По запросу | 1570 | 2050 | 930 | 1470 |
УОДНс 300-200-150-90/110-ТД (двойное торцевое уплотнение), с вихревым насосом | По запросу | 1660 | 2050 | 1050 | 1650 |
| Название | Подача, м³/час | Напор, м | Концентрация твердых частиц в жидкости, %, не более | Максимальный Размер твердых частиц, мм | Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое | Питание | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|
| УОДН 120-100-65 | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| УОДН 130-100-75 | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| УОДН 170-150-125 | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 200-150-125 | 75…185 | 52 … 28 | 10 | 10 | М, Т, ТД | 3/380 | 30 | 3000<sub>(-80)</sub> |
| УОДН 201-125-80 | 50…95 | 60 … 30 | 10 | 10 | М, Т, ДТ | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 240-175-150 | 50…300 | 70 … 32 | 10 | 5 | М, Т, ДТ | 3/380 | 55 | 3000<sub>(-80)</sub> |
| УОДН 290-150-125 | 36…180 | 30 … 20 | 10 | 20 | М, Т, ТД | 3/380 | 18,5 | 1500<sub>(-50)</sub> |
| УОДН 300-200-150 | 100...450 | 90 … 35 | 10 | 20 | М, Т, ДТ | 3/380 | 90, 110 | 3000<sub>(-80)</sub> |
| УОДН 360-250-250 | 400…800 | 85 … 40 | 10 | 10 | М, Т | 3/380 | 200 | 3000<sub>(-80)</sub> |
| УОДН 440-400-350 | 250…1000 | 55 … 37 | 20 | 20 | М, Т, ДТ | 3/380 | 200 | 1500<sub>(-50)</sub> |
| Мотопомпа дизельная МОДН "Заря" 120/70 | 10…85 | 34 … 11,5 | 10 | 5 | М | Дизельный двигатель | 7,4 | 4200<sub>(-100)</sub> |
| Передвижная установка оседиагонального насоса УОДН 120/65П | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| Передвижная установка оседиагонального насоса УОДН 130/70П | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| Передвижная установка оседиагонального насоса УОДН 170/100П | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 120-100-65 | 27…54 | 13…8 | 2 | 5 | М | Гидропривод | 3 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 201-125-80 | 50...95 | 60…30 | 10 | 10 | М, Т, ДТ | Гидропривод | 18,5 | 3000<sub>(-80)</sub> |
Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
