Оседиагональный шнековый насос УОДН 290-150-125
Также изготавливается с двойным торцовым уплотнением.
Пример применения: на Курьяновской станции аэрации ГП "Мосводоканал", г.Москва, для очистки сточных вод.
Карта заказа оседиагонального насоса и насосной установки
| Код | Значение | |||||||
1 | Тип установки | |||||||
УОДН | Установка оседиагонального насоса | |||||||
ОДН | Оседиагональный насос | |||||||
2 | Диаметр рабочего колеса | |||||||
290 | 290 мм. | |||||||
3 | Диаметр условного прохода входного фланца | |||||||
150 | Ду 150мм. | |||||||
4 | Диаметр условного прохода выходного фланца | |||||||
125 | Ду 125 мм. | |||||||
5 | Мощность электродвигателя | |||||||
18,5 | 18,5 кВт | |||||||
6 | Тип уплотнения | |||||||
| М | Манжетное уплотнение | |||||||
| Т | Торцовое уплотнение | |||||||
ТД | Двойное торцовое уплотнение | |||||||
Пример обозначения при заказе
| 1 | 2 | 3 | 4 | 5 | 6 |
| УОДН | 290 | 150 | 125 | 18,5 | Т |
| ОДН | 290 | 150 | 125 | – | Т |
Особенности оседиагональной (шнековой) насосной установки
- отличная устойчивость к абразивному износу;
- работа в условиях высокой кавитации;
- идеален для перекачки очень вязких нефтепродуктов и многофазных сред (шламов, обводненных мазутов и т.д.), а также жидкостей с высоким содержанием взвешенных примесей;
- низкий уровень шума и вибрации.
Комплектация насосной установки УОДН 290-150-125
- манжетное уплотнение, торцовое уплотнение либо двойное торцовое уплотнение;
- комплектация самовсасывающим оборудованием, по требованию заказчика;
- взрывозащищенный электродвигатель;
- маслобензостойкие рукава.
Технические характеристики товара "УОДН 290-150-125"
| Подача, м³/час | 36...180 |
| Напор, м.в.ст. | 30...20 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20...+90 |
| Объемная концентрация твердых частиц, %, не более | 10 |
| Максимальный размер твердых частиц, мм, не более | 20 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 18,5 |
| Частота вращения вала насоса об/мин | 1500<sub>(-50)</sub> |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент падения напора Кн = 0,71;
- Коэффициент падения подачи Кq = 0,62.

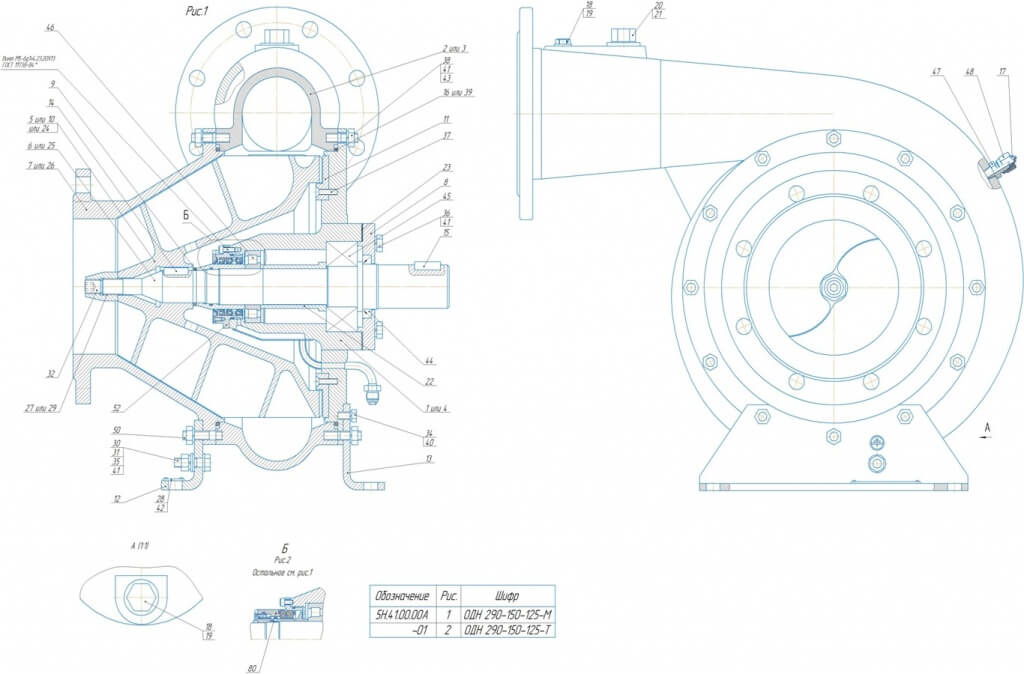

Габаритные размеры и вес:
Наименование | Вес нетто, кг | Вес брутто, кг | Габариты без упаковки, мм | Габариты в ящике, мм |
ОДН 290-150-125 | 110 | Х | 378х585х535 | Х |
УОДН 290-150-125 | 330 | 485 | 1110х585х647 | 1432х705х896 |
Комплектующие к УОДН 290-150-125 | ||||
| Позиция | Обозначение | Наименование | Количество | Примечание |
| 1 | 5Н.41.10.00-01 | Корпус | 1шт. Допуск. Замена на поз. 4 | |
| 2 | 5Н.41.01.00 | Улитка в сборе | 1 шт. допуск. Замена на поз. 4 | |
| 3 | 5Н.41.01.00-01 | Улитка в сборе | 1 шт. взамен поз. 2 | |
| 4 | 5Н.41.10.00-02 | Корпус | 1 шт. взамен поз. 1 | |
| 5 | 5Н.41.00.01А | Шнек | 1 шт. допуск. Замена на поз. 10 или 24 | |
| 6 | 5Н.41.00.02А | Вал | 1 шт. допуск. Замена на поз. 25 | |
| 7 | 5Н.41.00.03А | Корпус | 1 шт. допуск. Замена на поз. 26 | |
| 8 | 5Н.41.00.04 | Крышка | 1 | |
| 9 | 5Н.41.00.08 | Кольцо | 1 | |
| 10 | 5Н.41.00.09 | Шнек | 1 шт. взамен поз. 5 | |
| 11 | 5Н.41.00.11 | Упор | 1 | |
| 12 | 5Н.41.00.16А | Кронштейн | 1 | |
| 13 | 5Н.41.00.17 | Кронштейн | 1 | |
| 14 | 5Н.41.00.18 | Шпонка | 1 | |
| 15 | 5Н.41.00.19 | Шпонка | 1 | |
| 16 | 5Н.41.00.22 | Кольцо | 2 шт. допуск. Замена на поз 39 | |
| 17 | 5Н.41.00.23 | Заглушка | 2 | |
| 18 | 5Н.11.00.08 | Пробка | 2 | |
| 19 | 5Н.11.00.09 | Прокладка | 2 | |
| 20 | 5Н.11.00.26 | Пробка | 1 | |
| 21 | 5Н.11.00.27 | Прокладка | 1 | |
| 22 | 5Н.60.10.11 | Втулка | 1 | |
| 23 | 5Н.60.10.14 | Прокладка | 1 | |
| 24 | 5Н.41.00.01А-01 | Шнек | 1 шт. взамен поз. 5 | |
| 25 | 5Н.41.00.02А-01 | Вал | 1 шт. взамен поз. 6 | |
| 26 | 5Н.41.00.03А-01 | Корпус | 1 шт. взамен поз. 7 | |
| 27 | 5Н.41.00.26 | Гайка | 1 шт. допуск. Замена на поз. 29 | |
| 28 | 5Н.41.00.27 | Табличка | 1 | |
| 29 | 5Н.41.00.26-01 | Гайка | 1 шт. взамен поз. 27 | |
| 30 | Болт М10ģ35.46 ГОСТ 15589-70 | 1 | ||
| 31 | Гайка М10.5 ГОСТ 15526-70 | 1 | ||
| 32 |
Винт В М16-6gģ20.45Н.40Х.016 ГОСТ 11074-84 | 1 | ||
| Болты ГОСТ 7798-70 | ||||
| 34 | М8-6gģ16.58.019 | 1 | ||
| 36 | М10-6gģ30.58.019 | 4 | ||
| 35 | Шайба А10.01.016 ГОСТ11371-78 | 3 | ||
| 42 |
Заклепка 3ģ6.37 ГОСТ 10299-80 | 4 | ||
| 37 | Винт АМ6-6gģ25.23 | 12 | ||
| 20Х13 ГОСТ 17475-80 | ||||
| 38 | Гайка М10-6Н.5.019 | 24 | ||
| ГОСТ 5915-70 | ||||
| 39 |
Кольцо 310-320-58-2 Смесь резиновая СБ-26 ТУ 2512-001-45055793-2012 ГОСТ 18829-73 | 2 шт. взамен поз. 16 | ||
| Шайбы ГОСТ 6402-70 | ||||
| 40 | 8.65Г.019 | 1 | ||
| 41 | 10.65Г.019 | 29 | ||
| 43 | Шпилька М10-6gģ30 | 21 | ||
| 109.40Х.026 | ||||
| ГОСТ 22032-76 | ||||
| 44 | Манжета 1.1-50ģ70-4 | 1 | ||
| ГОСТ 8752-79 | ||||
| 47 | Проходник ввертной | 1 | ||
| 8-22-БК-Г | ||||
| ГОСТ 13969-74 | ||||
| 48 | Гайка накидная 8-22-БК-Г | 1 | ||
| ГОСТ 13957-74 | ||||
| 50 |
Шпилька М10-6gģ40 109.40Х.019 ГОСТ 22032-76 | 3 | ||
| 45 | Подшипник 22309Е SKF или аналог | 1 | ||
| 46 | Подшипник NJ208ECJ SKF или аналог | 1 | ||
| Переменные данные | для исполнений | |||
| 5Н.41.00.00А | ||||
| 52 | 5Н.20.30.00 |
Блок манжетного уплотнения | 1 | |
| 5Н.41.00.00А-01 | ||||
| 80 | 36УТ4 00.00 или аналог | Уплотнение торцовое | 1 | |
| Модификация | Стоимость, руб. | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
ОДН 290-150-125-М (манжетное уплотнение) | 345 000,00 | 110 | 348 | 585 | 535 |
ОДН 290-150-125-Т (торцевое уплотнение) | 370 000,00 | 110 | 348 | 585 | 535 |
УОДН 290-150-125-18,5-М (манжетное уплотнение) | 525 000,00 | 370 | 1170 | 585 | 647 |
УОДН 290-150-125-18,5-Т (торцевое уплотнение) | 550 000,00 | 370 | 1170 | 585 | 647 |
УОДН 290-150-125-18,5-ТД (двойное торцевое уплотнение) | 645 000,00 | 400 | 1240 | 585 | 840 |
УОДН 290-150-125-18,5-М-П (манжетное уплотнение, передвижная) | 620 000,00 | 416 | 1750 | 1050 | 1060 |
УОДН 290-150-125-18,5-Т-П (торцевое уплотнение, передвижная) | 645 000,00 | 416 | 1750 | 1050 | 1060 |
УОДНс 290-150-125-18,5-М (манжетное уплотнение) с вихревым насосом | По запросу | 1190 | 1700 | 910 | 1400 |
УОДНс 290-150-125-18,5-Т (торцевое уплотнение) с вихревым насосом | По запросу | 1190 | 1700 | 910 | 1400 |
УОДНс 290-150-125-18,5-ТД (двойное торцевое уплотнение) с вихревым насосом | По запросу | 1250 | 1700 | 1050 | 1650 |
| Название | Подача, м³/час | Напор, м | Концентрация твердых частиц в жидкости, %, не более | Максимальный Размер твердых частиц, мм | Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое | Питание | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|
| УОДН 120-100-65 | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| УОДН 130-100-75 | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| УОДН 170-150-125 | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 200-150-125 | 75…185 | 52 … 28 | 10 | 10 | М, Т, ТД | 3/380 | 30 | 3000<sub>(-80)</sub> |
| УОДН 201-125-80 | 50…95 | 60 … 30 | 10 | 10 | М, Т, ДТ | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 240-175-150 | 50…300 | 70 … 32 | 10 | 5 | М, Т, ДТ | 3/380 | 55 | 3000<sub>(-80)</sub> |
| УОДН 290-150-125 | 36…180 | 30 … 20 | 10 | 20 | М, Т, ТД | 3/380 | 18,5 | 1500<sub>(-50)</sub> |
| УОДН 300-200-150 | 100...450 | 90 … 35 | 10 | 20 | М, Т, ДТ | 3/380 | 90, 110 | 3000<sub>(-80)</sub> |
| УОДН 360-250-250 | 400…800 | 85 … 40 | 10 | 10 | М, Т | 3/380 | 200 | 3000<sub>(-80)</sub> |
| УОДН 440-400-350 | 250…1000 | 55 … 37 | 20 | 20 | М, Т, ДТ | 3/380 | 200 | 1500<sub>(-50)</sub> |
| Мотопомпа дизельная МОДН "Заря" 120/70 | 10…85 | 34 … 11,5 | 10 | 5 | М | Дизельный двигатель | 7,4 | 4200<sub>(-100)</sub> |
| Передвижная установка оседиагонального насоса УОДН 120/65П | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| Передвижная установка оседиагонального насоса УОДН 130/70П | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| Передвижная установка оседиагонального насоса УОДН 170/100П | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 120-100-65 | 27…54 | 13…8 | 2 | 5 | М | Гидропривод | 3 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 201-125-80 | 50...95 | 60…30 | 10 | 10 | М, Т, ДТ | Гидропривод | 18,5 | 3000<sub>(-80)</sub> |
Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
